Zlepšení kvality produktu je neoddělitelné od dat a data pocházejí z měření. Bez měření tedy nemůže dojít ke zlepšení.

V procesu výroby a dodávek čelí výrobní podniky obvykle následujícím dvěma typům rizik kvality:

1. Riziko kvality výrobce (α riziko)

Během procesu kontroly výroby zaměstnanci nebo inspektoři mylně identifikují kvalifikované výrobky jako nekvalifikované, což má za následek dodatečné náklady na přepracování nebo šrot a zvýšení provozních nákladů.

2. Riziko kvality zákazníka (β riziko)

Během procesu kontroly výroby zaměstnanci nebo inspektoři mylně identifikují nekvalifikované výrobky jako kvalifikované, které jsou následně dodávány zákazníkům nebo na místo, což zvyšuje zákazníkovi náklady na riziko kvality.

Obecně řečeno, tato dvě rizika kvality jsou dvojicí protichůdných proměnných a jejich vztah je jako na houpačce: když se zvyšuje riziko kvality výrobce, snižuje se riziko kvality zákazníka; když klesá riziko kvality výrobce, zvyšuje se riziko kvality zákazníka.

Ideální stav je jistě α = β = 0. Skutečný stav závisí na tom, zda lze přesně měřit a posuzovat ukazatele kvality výrobku a nejdůležitějším základem pro přesné měření jsou „měřicí nástroje s přesnou přesností“. Garantem tohoto základu je vedení metrologického zkušebnictví oddělení jakosti KDS.

Vyhovující metrologické kvalifikace

KDS je držitelem kalibračních kvalifikací pro měřicí zařízení v kategoriích, jako je délka, mechanika a elektromagnetismus, schválené národními statutárními institucemi. Provádí práce související s metrologií v přísném souladu s příslušnými národními zákony a předpisy. KDS poskytuje včasnou kalibraci a metrologii pro zkušební zařízení na bázi délky (různé posuvné měřítka, mikrometry, měrky a tyče pro detekci rozměrů) ve výrobních dílnách a odděleních QA, mechanické vybavení (momentové klíče a torzní měřiče pro detekci krouticího momentu) a elektromagnetická zařízení (odolné napěťové testery, můstky a měřiče kapacity pro testování elektrického výkonu).

Zkušený a profesionální tým metrologie

Metrologičtí inženýři KDS získali certifikace metrologické kvalifikace od národních odborných certifikačních institucí s více než 10 lety profesionální teorie kalibrace a praktickými zkušenostmi v různých měřicích zařízeních, včetně kategorií délky, mechaniky a elektromagnetismu.

Příslušné certifikáty

Vysoce přesné metrologické zkušební zařízení

KDS Metrology Laboratory je vybavena různými vysoce přesnými standardními metrologickými zkušebními zařízeními, jako jsou:

• Multifunkční kalibrátor s přesností 0,1 %, který dokáže přesně kalibrovat různé elektrické měřicí přístroje;

• Přesný kalibrátor zkoušečky výdržného napětí s přesností 0,5 %, který dokáže přesně kalibrovat různé zkoušečky výdržného napětí ve výrobě;

• Kompletní sada vysoce přesných standardních měrek třídy 4 třídy 2 pro kalibraci přístrojů založených na délce;

• Přesný digitální momentový měřič stupně 1 pro přesnou kalibraci momentových klíčů.

Přístroje metrologického standardu KDS podléhají pravidelnému ověřování národními statutárními metrologickými institucemi na úrovni okresu nebo nad ním v přísném souladu s příslušnými národními zákony a předpisy, což zajišťuje spolehlivost standardního testovacího zařízení a sledovatelnost testovacích dat.

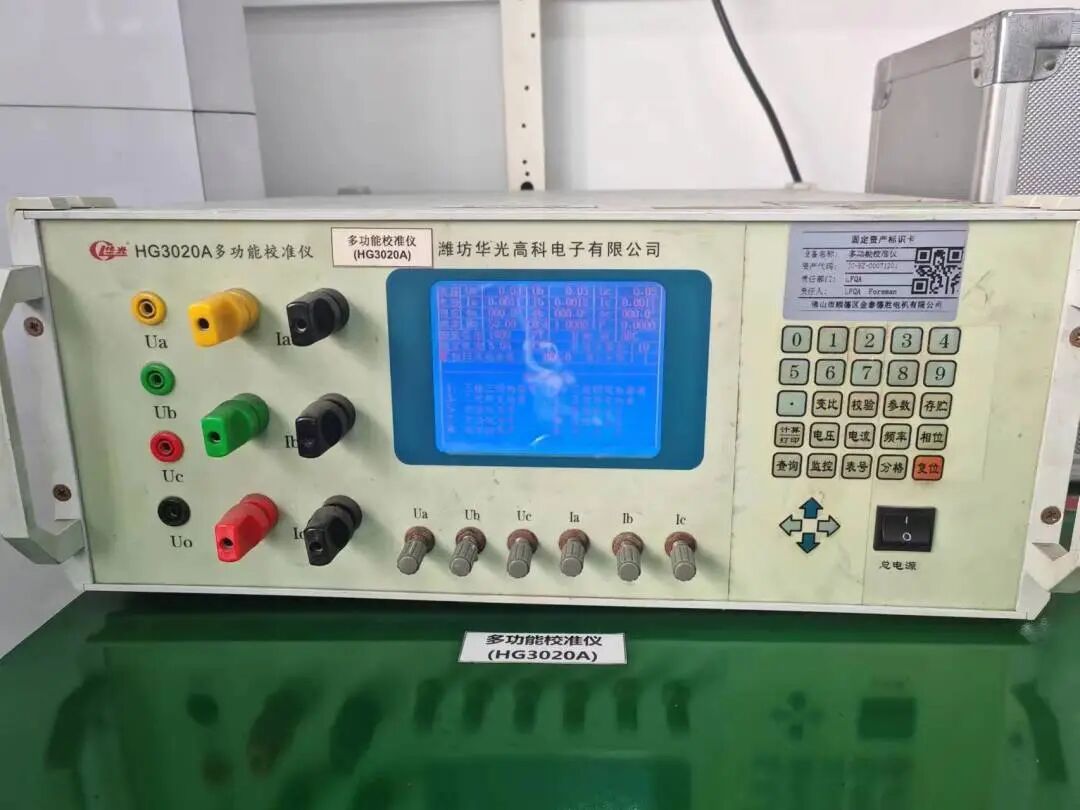

• Multifunkční kalibrátor s přesností 0,1 %, schopný přesně kalibrovat elektrické přístroje, jako jsou multimetry

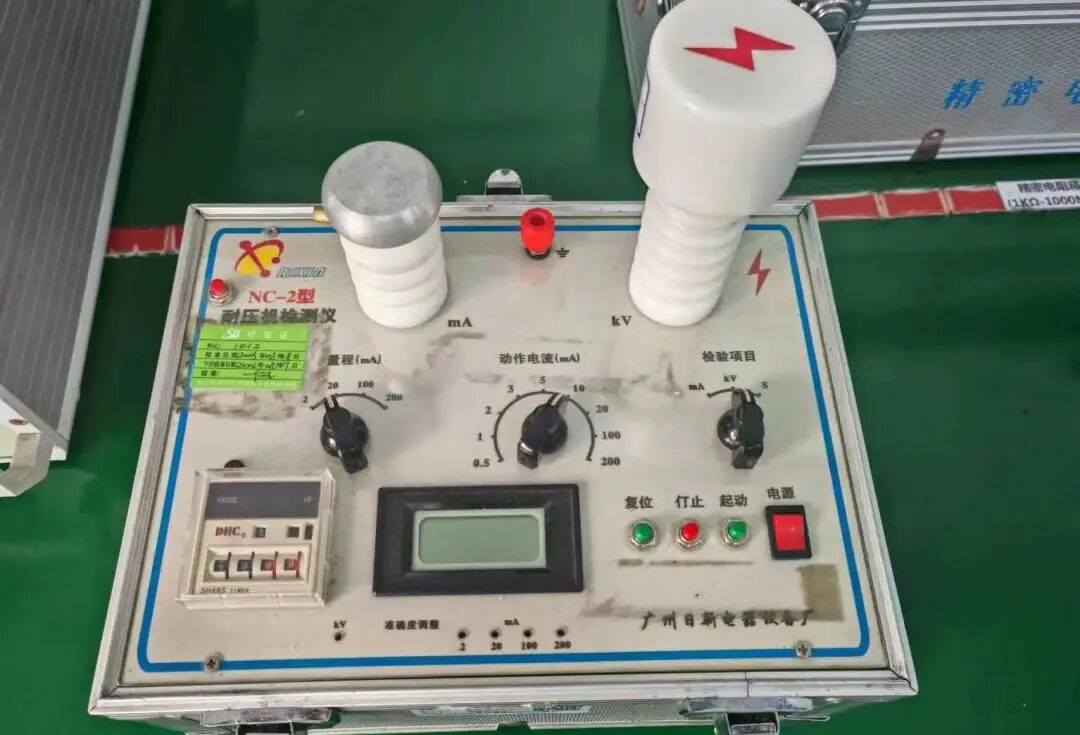

• Odolá kalibrátoru zkoušečky napětí s přesností 0,5 %.

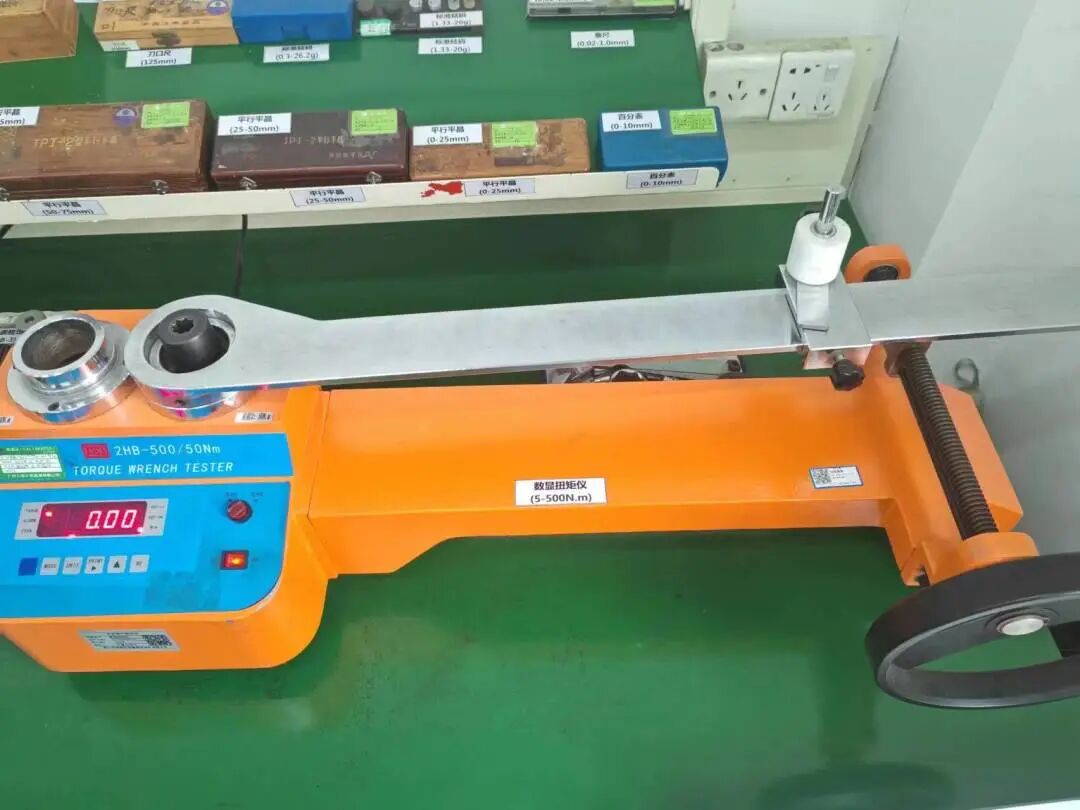

• Vysoce přesný digitální momentový měřič pro kalibraci mechanických momentových klíčů

• Kompletní sada standardních měrek pro kalibraci délkových přístrojů

Systematický metrologický systém

KDS disponuje celkem 8 766 kusy/sadami výrobních testovacích nástrojů a zařízení, které jsou všechny zahrnuty do systému řízení metrologické knihy pro jednotné řízení. Systém metrologického managementu dohlíží na celý proces měřicích nástrojů a zařízení, od prvotní registrace na místě, prvního předložení ke kontrole, metrologie za provozu až po vyhodnocování a správu za provozu. Manažerská kniha metrologie umožňuje efektivní sledování stavu každého měřicího přístroje, včasné varování před abnormálními situacemi, předcházení selhání přístroje a nepřesnosti měření a poskytuje tak spolehlivou záruku pro zajištění přesnosti a spolehlivosti měřicích nástrojů a zařízení. KDS dosáhlo nulových chyb ve správě metrologické knihy zkušebních nástrojů a zařízení po dobu 12 po sobě jdoucích let.

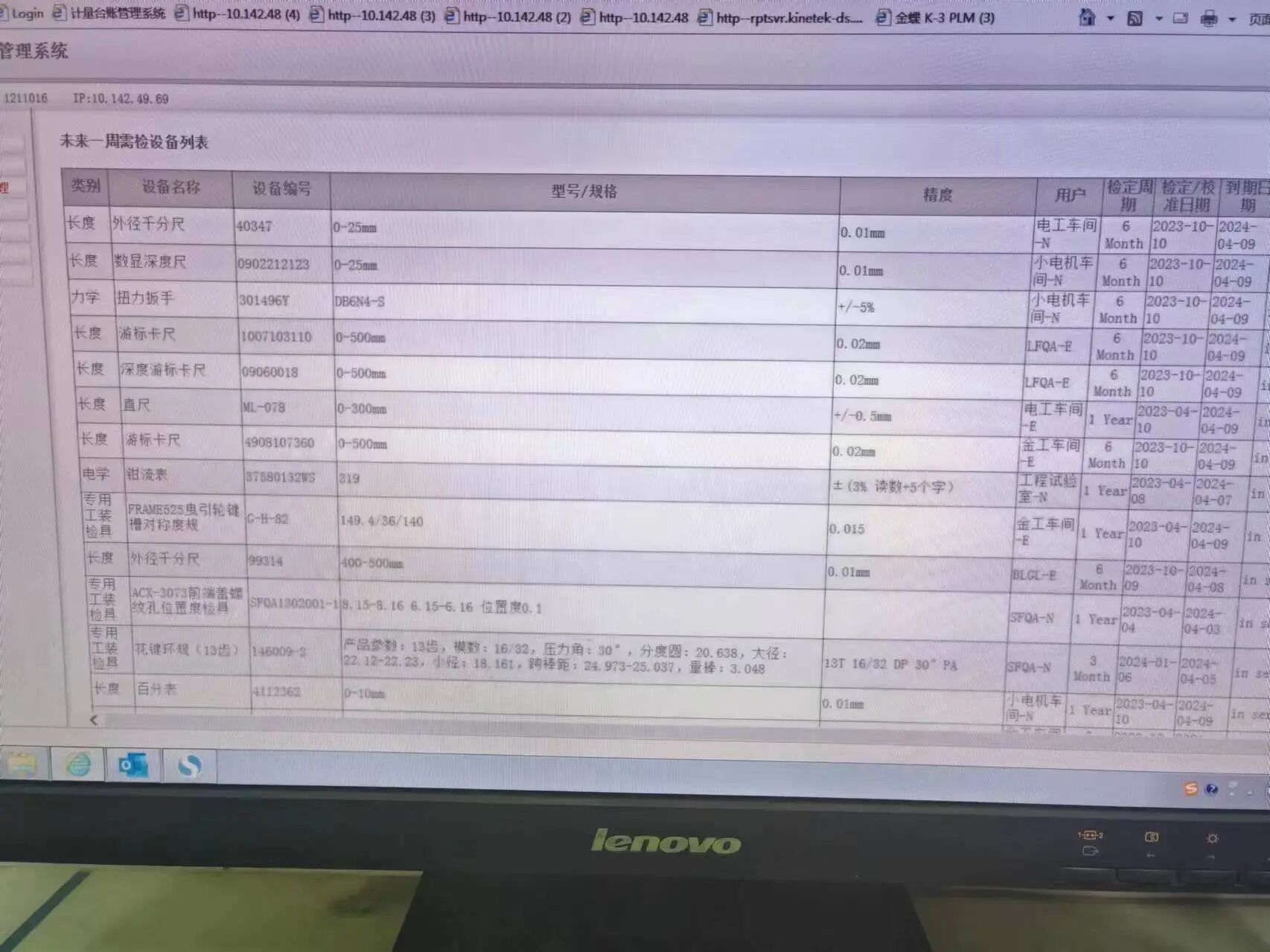

Systém správy metrologické účetní knihy

Komplexní řízení metrologie

V rámci řízení zkušebního zařízení jsou přijímána i preventivní opatření k řešení rizika chyb měření způsobených nepřesností zařízení.

Za prvé, operátoři zařízení provádějí jednotlivé kontroly výkonu při spouštění zařízení, aby zajistili, že zařízení je vždy v normálním stavu. Zároveň je u vysoce přesných testovacích zařízení přísně sledována teplota a vlhkost testovacího prostředí v souladu s požadavky na provozní prostředí zařízení, aby byla zajištěna přesnost a spolehlivost testovacích dat. Společnost přikládá velký význam rozvoji talentů a formulovala komplexní a efektivní plán průběžného školení, aby zajistila, že operátoři zařízení mohou rychle zvládnout dovednosti obsluhy zařízení. V roce 2023 provedla metrologická laboratoř 6 speciálních školení o používání a preventivních opatřeních zkušebních zařízení, přičemž pro společnost vyškolila 35 operátorů páteřních zařízení. Pro důležitá zařízení byl formulován podrobný plán analýzy R&R GAUGE. V roce 2023 byla provedena analýza GAUGE R&R na několika klíčových testovacích zařízeních a skutečná odchylka byla výrazně nižší než přijatelné požadavky na odchylky zařízení.

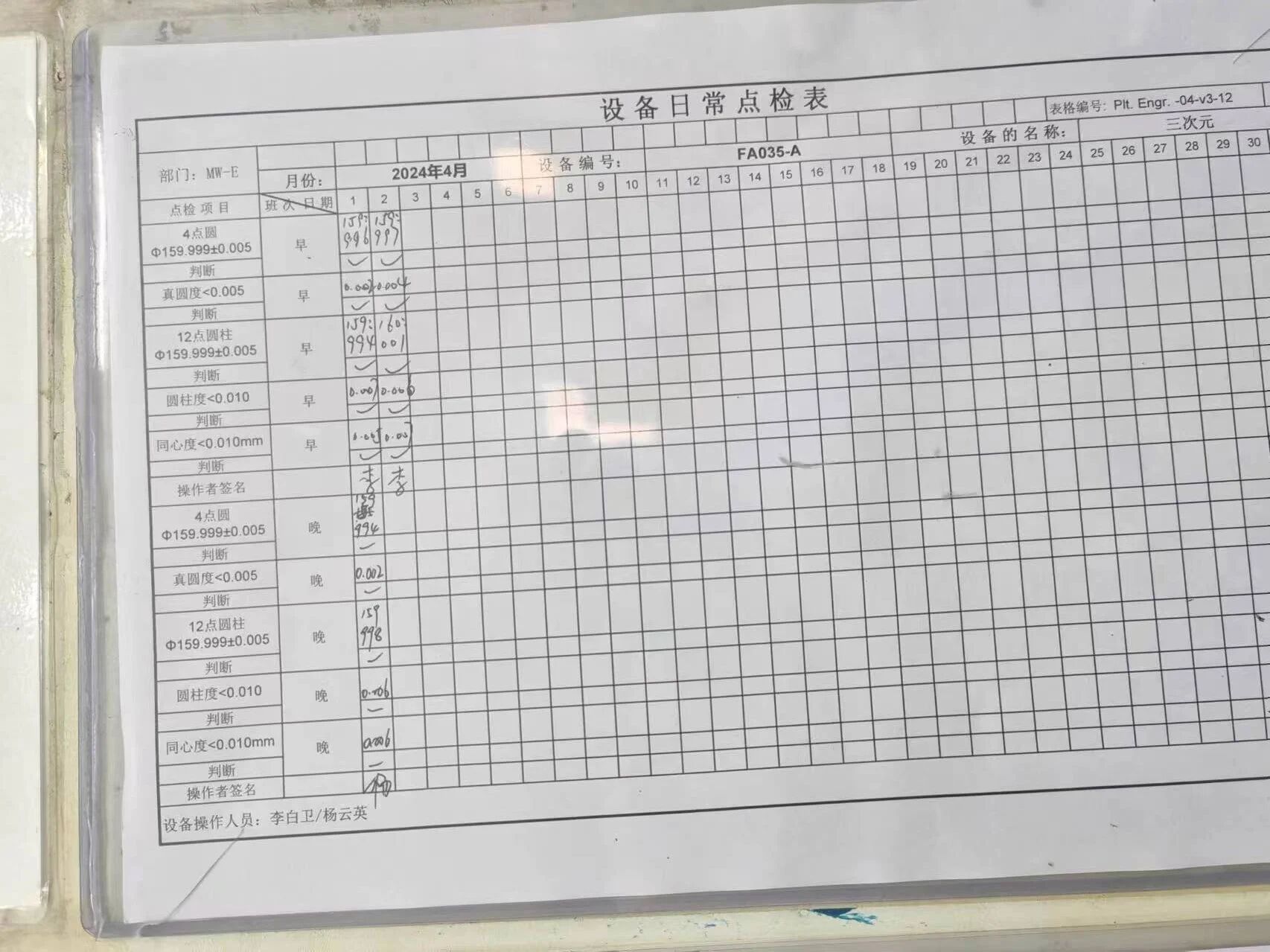

• Denní kontrolní list zařízení pro efektivní sledování stavu zařízení

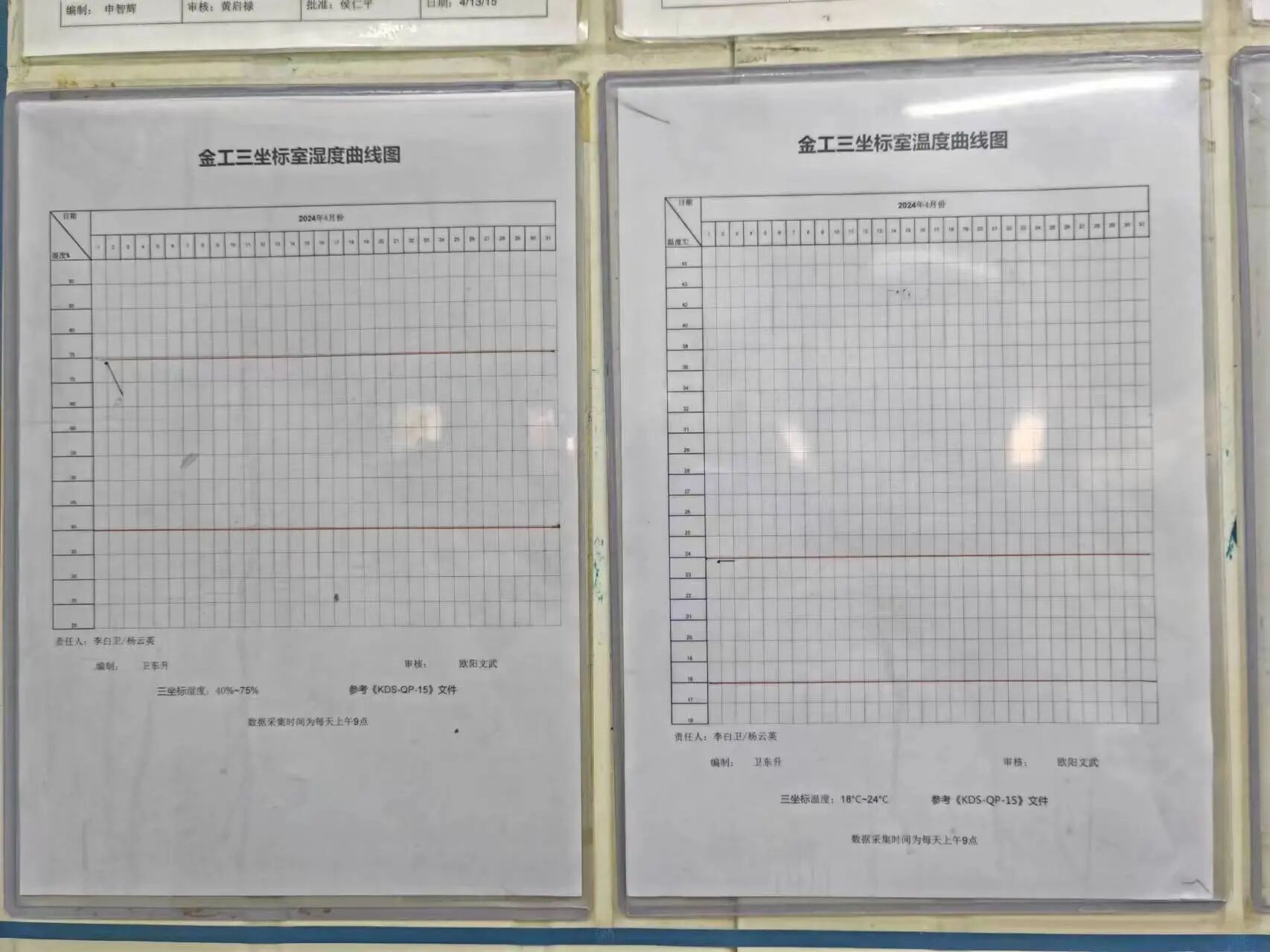

• Efektivní monitorování teploty a vlhkosti v testovacím prostředí laboratoří měření pro zajištění přesnosti měření

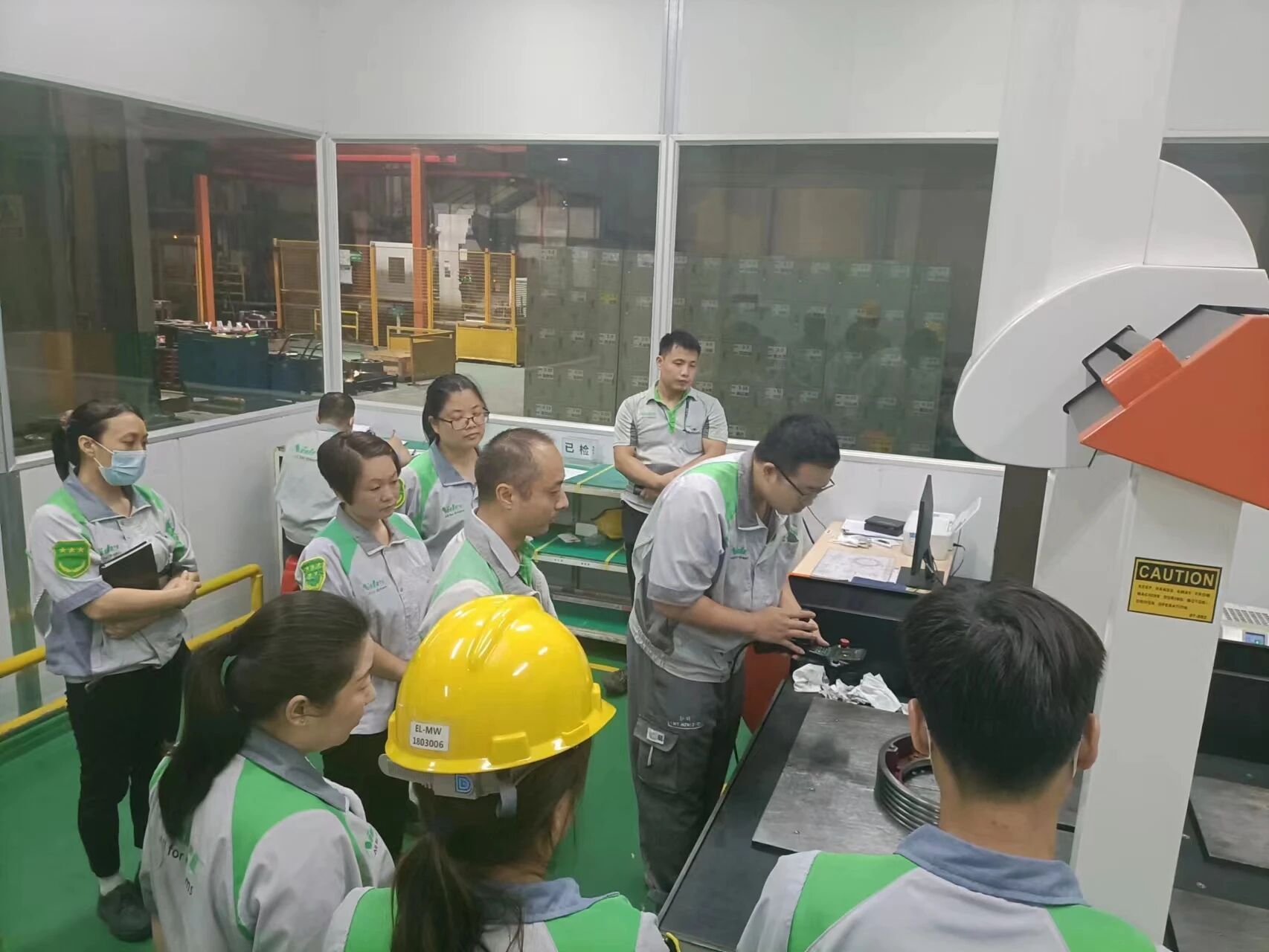

• Aktivní účast na školení obsluhy zařízení

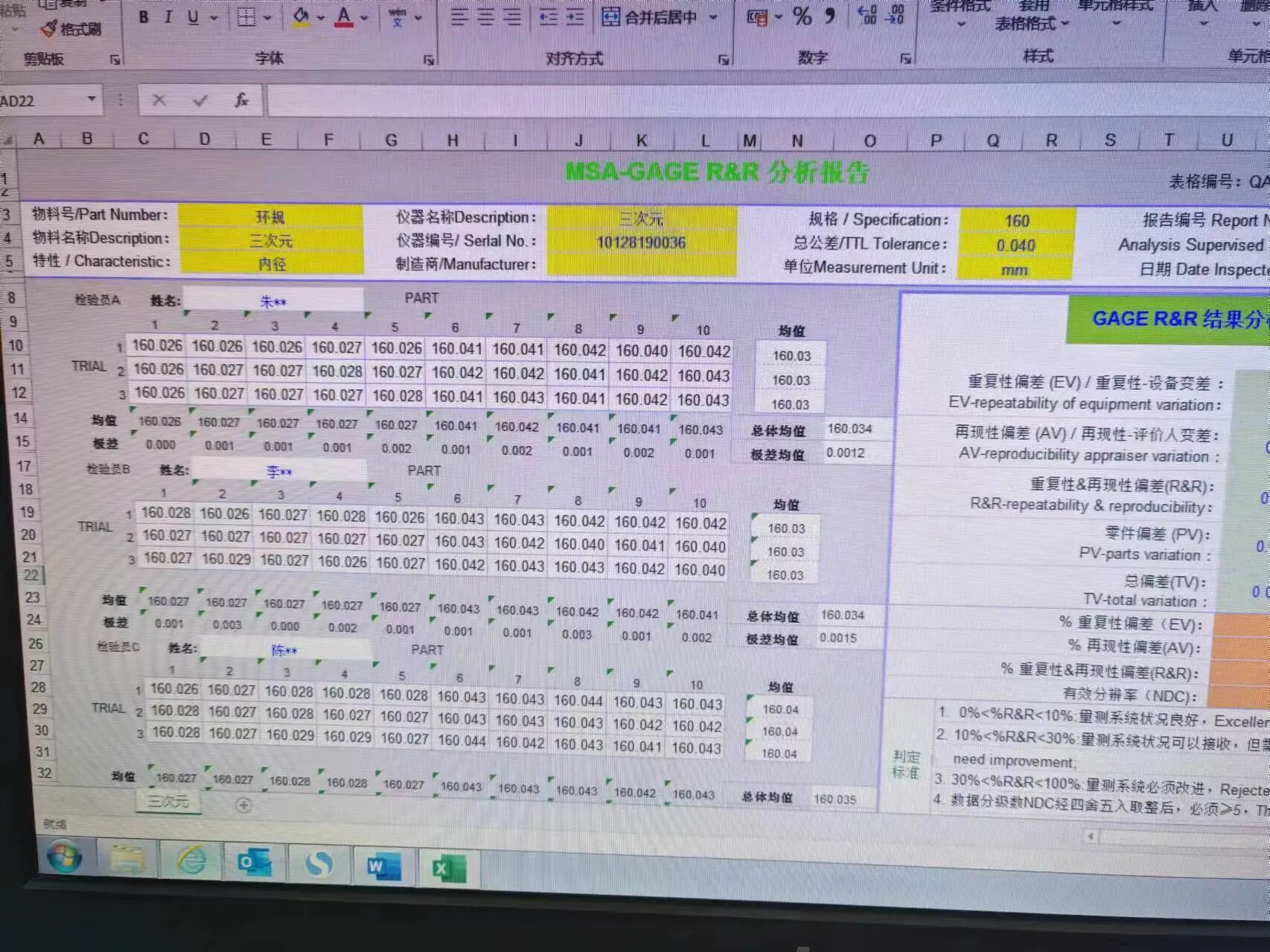

• Efektivní analýza R&R MSA-GAUGE

Speciální aplikace měření

Kromě konvenčních testovacích zařízení vyvinula společnost KDS v reakci na skutečné potřeby motorových aplikací měřicí zařízení šité na míru výkonnostním charakteristikám trakčních strojů k provádění monitorování kvality klíčových výkonů důležitých komponent. Například:

a) Testování kodéru

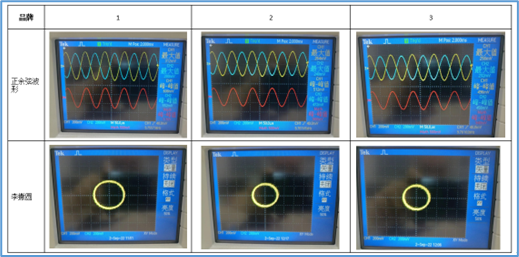

Za stejných podmínek se testuje amplituda tvaru vlny, hodnota mezi špičkami a oblast Lissajousova čísla u kodérů různých značek, aby se kvantitativně porovnala účinnost proti rušení a rozlišení signálu kodérů.

b) Testování magnetického výkonu rotoru

KDS nejen počítá a vyhodnocuje remanenci, koercitivní sílu, produkt magnetické energie a tepelnou demagnetizaci permanentních magnetů během fáze návrhu, aby poskytl kvantitativní základ pro výběr produktu, ale zaměřuje se také na výzkum změn intenzity magnetické indukce a magnetických pólů permanentních magnetů během fáze hromadné výroby.

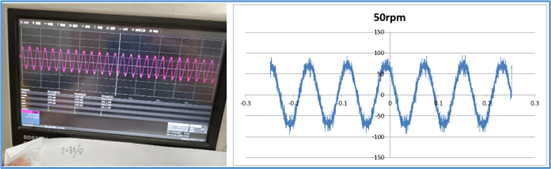

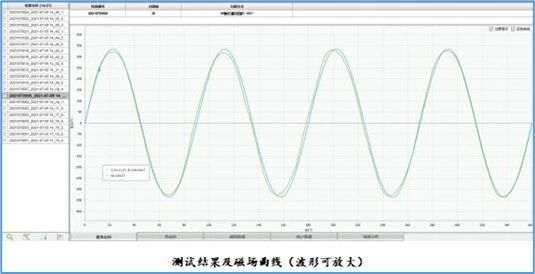

Prostřednictvím speciálních senzorů je intenzita magnetické indukce na povrchu rotoru shromažďována při otáčení rotoru a převáděna na napětí. Zpracováním a analýzou úrovní průběhu napětí se kvantifikuje rozložení magnetických pólů a síla magnetického pole rotoru s permanentním magnetem. Tato naměřená data také slouží jako důležité ukazatele pro hodnocení výkonu trakčních strojů a podporují neustálé zlepšování.

Společnost KDS Metrology Management, která se opírá o zkušený tým metrologických inženýrů, vysoce přesná metrologická zkušební zařízení, standardizované dokumenty o postupech řízení metrologie a systematické řízení metrologického systému, zajišťuje, že naměřené hodnoty kontrolovaných měřicích nástrojů a přístrojů jsou přesné a spolehlivé, s vynikající reprodukovatelností a opakovatelností. Efektivně snižuje riziko kvality výrobce a zákazníka kvality způsobené odchylkami detekce. KDS Metrology Management zajišťuje vynikající a spolehlivou kvalitu produktů trakčních strojů KDS.
