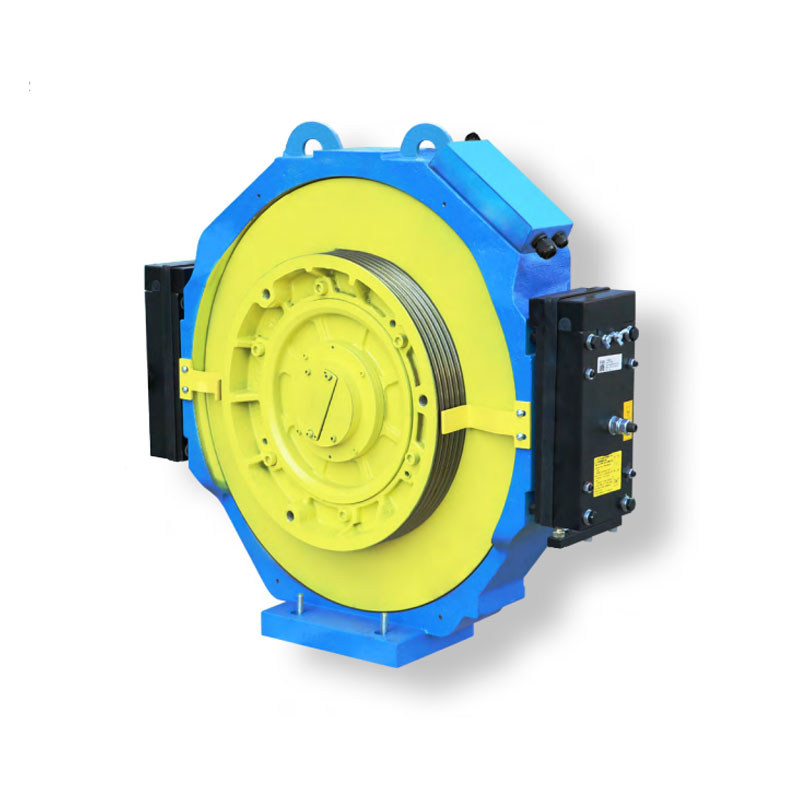

STROJE ŘADY WE (400mm ŘEMENA).
| Kapacita | 272kg-680kg |
| Zabalit | Single Wrap |
| Rotor | Vnější rotor |
| Podříznutí | U |
| Plochost podložky chodidel | < 0,5 mm |
| Hodnocení ochrany | IP41 |
| Třída izolace | F |
| Poláci | 30 |
| Pracovní cyklus | S5-40％ |
| Jmenovité napětí motoru | AC 380V |
| Brzda | Blok |
| Sběrné/udržovací napětí | DC 110V |
Celovlnný usměrňovací zdroj pro brzdu
| Model | Kapacita kg |
Rychlost výtahu paní |
Jmenovitý výstup KW |
Jmenovitý proud A |
Jmenovitá rychlost ot./min |
Frekvence Hz |
Průměr kladky mm |
Točivý moment Nm |
Lana | Groove Dist. mm |
Úhel řezu | Úhel drážky | Lanování | Zatížení hřídele kg |
Kolečko rukojeti | Dálkové uvolnění | Setrvačnost kg m^2 |
Hmotnost kg |
| WE-272-100 | 272 | 1.0 | 1.8 | 4.4 | 95 | 23.8 | 400 | 181 | 4-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-272-150 | 1.5 | 27 | 7.5 | 143 | 35.8 | |||||||||||||
| WE-272-160 | 1.6 | 2.9 | 153 | 38.3 | ||||||||||||||
| WE-272-175 | 1.75 | 3.2 | 167 | 41.8 | ||||||||||||||
| WE-272-200 | 2.0 | 3.6 | 8.7 | 191 | 47.7 | |||||||||||||
| ST-320-100 | 320 | 1.0 | 2.1 | 5.1 | 95 | 23.8 | 400 | 213 | 4-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| ST-320-150 | 1.5 | 3.2 | 8.8 | 143 | 35.8 | |||||||||||||
| ST-320-160 | 1.6 | 3.4 | 153 | 38.3 | ||||||||||||||
| WE-320-175 | 1.75 | 3.7 | 167 | 41.8 | ||||||||||||||
| ST-320-200 | 2.0 | 4.3 | 10.2 | 191 | 47.7 | |||||||||||||
| WE-400-100 | 400 | 1.0 | 2.7 | 6.4 | 95 | 23.8 | 400 | 266 | 4-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| ST-400-150 | 1.5 | 4.0 | 11.0 | 143 | 35.8 | |||||||||||||
| WE-400-160 | 1.6 | 4.3 | 153 | 38.3 | ||||||||||||||
| WE-400-175 | 1.75 | 4.7 | 167 | 41.8 | ||||||||||||||
| ST-400-200 | 2.0 | 5.3 | 12.7 | 191 | 47.7 | |||||||||||||
| WE-450-100 | 450 | 1.0 | 3.0 | 7.2 | 95 | 23.8 | 400 | 299 | 4-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| ST-450-150 | 1.5 | 4.5 | 12.2 | 143 | 35.8 | |||||||||||||
| WE-450-160 | 1.6 | 4.8 | 153 | 38.3 | ||||||||||||||
| WE-450-175 | 1.75 | 5.2 | 167 | 41.8 | ||||||||||||||
| WE-450-200 | 2.0 | 6.0 | 14.3 | 191 | 47.7 | |||||||||||||
| WE-600-100 | 600 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-600-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-600-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-600-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-600-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-630-100 | 630 | 1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-630-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-630-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-630-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-630-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 | |||||||||||||
| WE-680-100 |
680 |
1.0 | 4.2 | 10.0 | 95 | 23.8 | 400 | 419 | 5-Φ8 | 12 | p = 90° | y = 30° | 2:1 | 1500 | N | N | 3.54 | 280 |
| WE-680-150 | 1.5 | 6.3 | 17.0 | 143 | 35.8 | |||||||||||||
| WE-680-160 | 1.6 | 6.7 | 153 | 38.3 | ||||||||||||||
| WE-680-175 | 1.75 | 7.3 | 167 | 41.8 | ||||||||||||||
| WE-680-200 | 2.0 | 8.4 | 20.0 | 191 | 47.7 |
Poznámky:
1. Napětí brzdy je 110V DC. Přepínač napětí není nutný.
2. Poměr vyvážení je 0,45~0,5.
3.Aplikaci Regen drive, konzultujte s námi a poté objednejte s poznámkami.
