Model:K-MC1000

■FUSION™ kombinuje ovládání výtahu s invertorem, čímž zlepšuje výkon systému
■Splňuje normu EN81-20: UCMP, detekce zkratu zámku dveří, bypass zámku dveří funkce, funkce prohlídky jámy
■Vlastní S-křivka, vhodná pro různé aplikace
■Přizpůsobení na základě projektu
■Testovací funkce UCMP
■Provoz na velmi krátké podlaze
■Inteligentní předběžný točivý moment
■Automatická protiváha procentuální odhad
■Zjednodušené nastavení parametrů.
■Roamingový dispečink
■Systém přistání v absolutní poloze hřídele (volitelné)

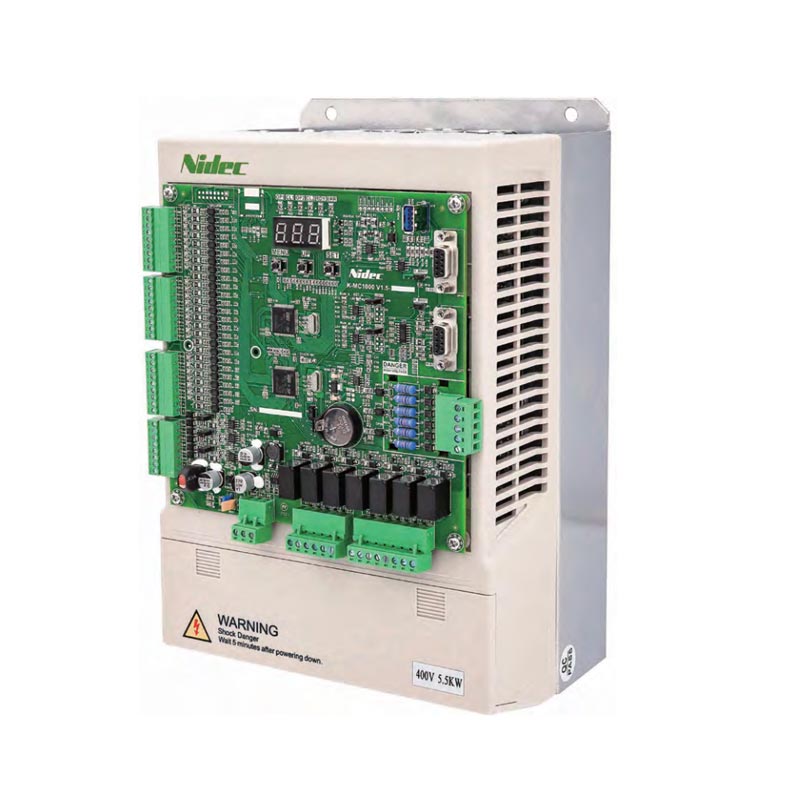

Integrované ovládání K-MC1000

Integrovaný ovladač výtahu K-MC1000

Vlastnosti

■FUSION™ kombinuje ovládání výtahu s invertorem, čímž zlepšuje výkon systému
■Splňuje normu EN81-20: UCMP, detekce zkratu zámku dveří, bypass zámku dveří funkce, funkce prohlídky jámy
■Vlastní S-křivka, vhodná pro různé aplikace
■Přizpůsobení na základě projektu
■Testovací funkce UCMP
■Provoz na velmi krátké podlaze
■Inteligentní předběžný točivý moment
■Automatická protiváha procentuální odhad
■Zjednodušené nastavení parametrů.
■Roamingový dispečink
■Systém přistání v absolutní poloze hřídele (volitelné)

K-MC1000 Integrované ovládání výtahu

Aplikace

Typ výtahu	Výtah MRL a MR
Maximální rychlost	3 m/s
Maximálně podlaha	128 podlaží
Jediný výtah	Selektivní sběr
Roamingový dispečink	6 Ovládání skupiny vozů
DBD	8 Podlahové ovládání DBD vozu
Podporován kodér	SIN/COS & ABZ
Rozsah výkonu	5,5 až 75 kW

Integrované ovládání FUSION 3P (paralelní systém)

FUSION 3P Integrated Control(Parallel System)

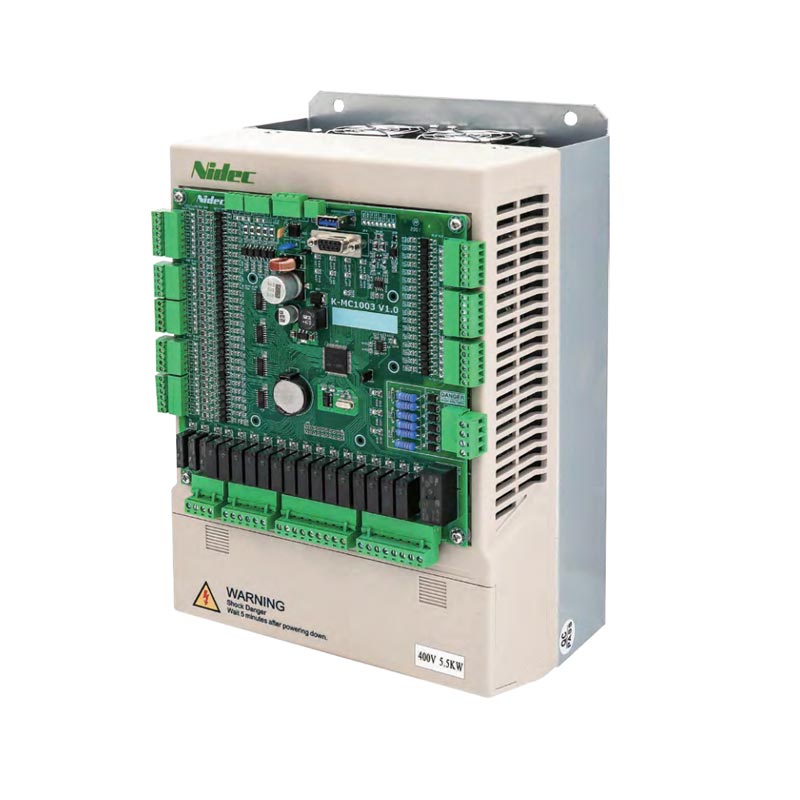

Integrovaný ovladač výtahu Fusion 3P

Vlastnosti

■Využívá integrovaného konstrukčního konceptu ovládání motoru a funkce výtahu pro úsporu místa a vylepšení ovládacích funkcí.
■Zpracování křivky S přímo na podlahu v reálném čase pro zlepšení účinnosti a kvality jízdy práce s krátkým nebo nízkým dnem až 300 mm.
■Programovatelné vstupy / výstupy pro zlepšení flexibility.
■Využijte paralelní připojení pro všechny kabely, včetně dveřního rozhraní a volání do auta/haly.
■Jednoduchý design pro nízkopodlažní aplikace.
■Poskytuje nabídku rychlého spuštění pro snadnou instalaci.
■Systém bohatý na funkce, který lze propojit s různými typy dveřních systémů.
■Dostupný formát rozhraní displeje: binární, kód BCD, 7 segmentů

Obecné specifikace

Vlastnosti		Popisy
1. Technické charakteristiky
1.1.	Rozsah vstupního napětí	3P AC 220V~240V-15~10% 3P AC 380V~440V-15~10%
1.2.	Maximálně podlaha	17 podlaží
1.3.	Maximální rychlost	2 m/s
1.4.	Duplex	2 auto duplexní ovládání
2. Charakteristiky periferního rozhraní
2.1.	Nízkonapěťové vstupní svorky	17-nízkonapěťový vstup
2.2.	Digitální vstupní a výstupní multiplexní rozhraní	33 rozhraní pro ovládání signálu volacího tlačítka a tlačítka pro otevření/zavření dveří
2.3.	Vysokonapěťový vstup	3 vysokonapěťový vstupní port
2.4.	Digitální výstup	19-reléový výstupní port.
2.5.	Komunikační terminál CAN	1 komunikační terminál CAN
2.6.	Terminál kodéru	Sin/cos, rozhraní inkrementálního kodéru
